Technische Daten – Rechteckrippenrohre

Technische Daten

Widerstandsgeschweißte rechteckige Stahlrippenrohre werden normalerweise in Economisern und Rauchgaskühlern für Festbrennstoffkessel oder andere industrielle Anwendungen mit staubbeladenen Gasen eingesetzt.

Die gerade Inline-Ausführung macht Wartung und Reinigung einfach und effizient.

Ekströms bietet sowohl ein- als auch doppelwandige gerippte Stahlrohre in einer breiten Auswahl an Abmessungen an.

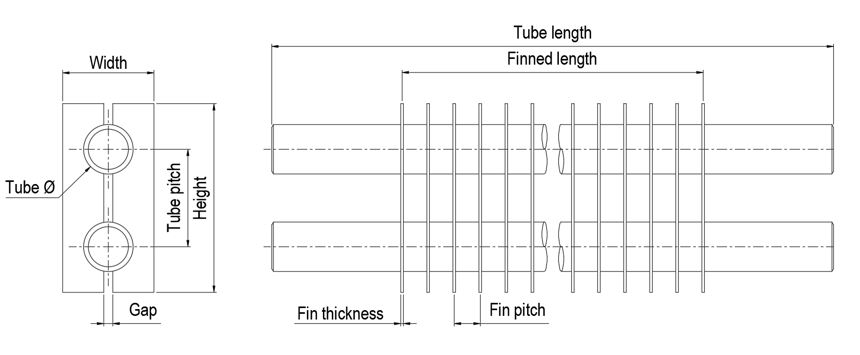

Doppelte Rippenrohre
Rohr-Außendurchmesser [mm]	Rippenhöhe [mm]	Breite [mm]	Rohrabstand c/c [mm]	Spalt [mm]
Ø31,8	195	95	100	10
	145	70	75	7
	145	65	75	7
	125	80	65	10
	125	60	65	6
Ø38	195	95	100	10
	180	95	92	10
	175	84	90	7
	153	74	79	7
	145	70	75	7
Ø44,5	246	121	126	14
	195	95	100	10
	175	85	90	8
Ø48,3	248	109	127	14
Ø48,3	195	95	100	10
Ø51	248	121	127	14
Ø51	195	95	100	10
Fett gedruckte Maße sind Standardmaße. Andere Maße sind auf Anfrage erhältlich.

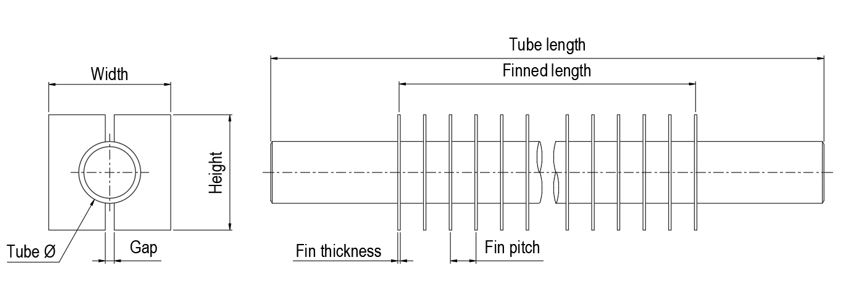

Einfache Rippenrohre
Rohr-Außendurchmesser [mm]	Rippenhöhe [mm]	Breite [mm]	Spalt [mm]
Ø31.8	60	80	10
Ø38	90	95	10
	74	74	7
	70	70	7
Ø48.3	90	95	10
Ø51	144	124	14
	121	109	14
	121	121	14
Ø58	121	121	13
Fett gedruckte Maße sind Standardmaße. Andere Maße sind auf Anfrage erhältlich.
